FK Flensed Ballscrew Fixed Support

Produktdetaljer

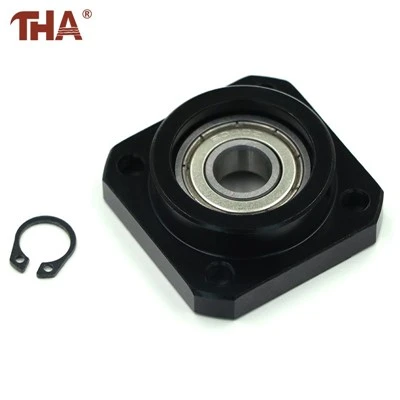

FK-huset har en rund frontflens i stedet for en monteringsfot. Den er installert mot en forberedt maskinplate, med kroppens overføring inn i eller gjennom platen i henhold til utstyrets design.



Inne i huset er lagersettet klemt mellom skulderen på den maskinerte skruenden og en låsemutter. Når den er montert, bestemmer denne stabelen skruens aksiale posisjon. Den utstikkende akselseksjonen forblir tilgjengelig for montering av motorkoblingen.



Seriene som vises på siden inkluderer FK6, FK8, FK10, FK12, FK15, FK20, FK25 og FK30. Disse referansene representerer ulike lagerseter og husdimensjoner. De er ikke en direkte liste over kulegjengerdiametre.



Produktbeskrivelse

En FK-enhet bør velges før kuleskrueendene maskineres. Støttetegningen bestemmer lagertappens diameter, skulderposisjon, låsemuttergjengen og lengden som er igjen for koblingen. Bytting av støtten etterpå kan kreve at akselenden må maskineres på nytt.



Maskinplaten må også klargjøres rundt den valgte enheten. Kontroller flensens ytre diameter, plasseringsseksjon, boltsirkel og nødvendig bakre klaring. Det må være nok plass på motorsiden for å nå låsemutteren og koblingsskruene under monteringen.



Skrueskulderen må ha riktig kontakt med lagerstabelen. En skulder som er for kort, feilplassert eller hindret av en bearbeidingsradius kan forhindre riktig fastspenning selv når tappdiameteren ser riktig ut.



Etter at FK-enheten er festet til maskinplaten, skal kulemutteren og det bevegelige bordet plasseres uten å tvinge skruen sideveis. Vri skruen ved flere bordposisjoner for å identifisere innrettingsmotstand. Motorkoblingen kan sikres etter at denne mekaniske kontrollen er fullført.



Hvis maskinen bruker en FF-støtte i den andre enden, bør dens plassering etableres fra den justerte skruen i stedet for å brukes til å trekke akselen på plass.



Produktinformasjon

Grensesnitt for å sjekke	Bestillings- eller tegningskrav
Produktfamilie	FK fast-endelagerenhet
Boligoppsett	Rund flensmontering
Publiserte Størrelser	FK6 FK8 FK10 FK12 FK15 FK20 FK25 FK30
Maskin-sidedata	Flensdiameter lokalisering av diameterboltposisjoner og platetykkelse
Skru-Sidedata	Lagertappen skulder låsemutter gjenger og koblingsforlengelse
Lagerrolle	Etablerer den drevne-den radielle og aksiale posisjonen
Holdende del	Skru -akselens låsemutter
Motor-Siderom	Klaring for låsemutterkobling og monteringsverktøy
Valgfri fjern-enhet	Støtte for FF-serien
Endelig bekreftelse	Akselrotasjon gjennom hele maskinslaget



FAQ

Er en FK-enhet installert på motorsiden?

Ja. Den brukes normalt i drivenden, med koblingen plassert mellom kuleskrueakselen og motoren.

Passer FK12 automatisk hver 12 mm kuleskrue?

Nei. Støtten må samsvare med diameteren og lengden på den maskinerte lagertappen. Den nominelle skruediameteren alene er utilstrekkelig.

Hva er forskjellen mellom FK og FF?

FK er den faste-sideenheten som kontrollerer skruens aksiale posisjon. FF er en motsatt-endestøtte som primært gir radiell føring samtidig som det valgte støttearrangementet kan tilpasses akselens oppførsel.

Bør motoren kobles til før justering?

Støttehuset og kulemutteren bør først justeres gjennom hele bevegelsen. For tidlig tilkobling av motoren kan skjule motstand eller legge sidekraft på koblingen.

Kan skruenden maskineres for den valgte støtten?

Vi bygger etter kundetegninger under OEM/ODM, og tar imot bestillinger så små som ett stykke for standardstørrelser.
