EGH lavhøyde skinnevogner

Produktdetaljer

EGH-serien dekker størrelsene 15, 20, 25 og 30. Innenfor hver størrelse identifiserer SA standard-lengdeblokken og CA identifiserer den lengre kroppen. Disse kodene beskriver ulike monteringskonvolutter og skal fremgå av utstyrstegningen.



Vognen inneholder sirkulerende stålkuler og endekomponenter som fører dem tilbake i de belastede sporene. Den skal forbli på EGR-skinnen eller på en festeinnsats når den fjernes fra maskinen.

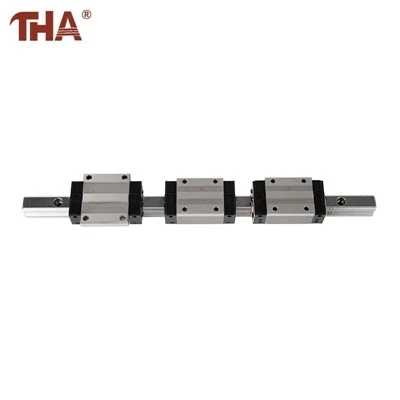

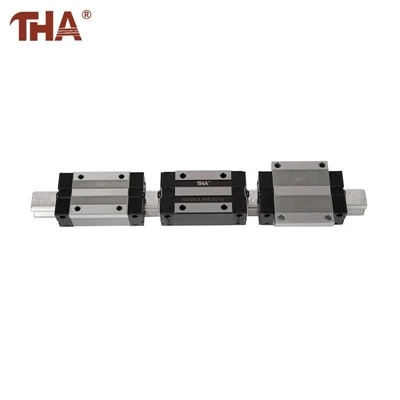

En skinne, vogn og monteringsplate danner én montert høyde. Bruk av en nedre EGH-enhet endrer den endelige bordposisjonen og kan også endre forholdet til kuleskruen, koblingen og motoren.



Produktbeskrivelse

Å erstatte en høyere føringsvei med EGH er ikke en direkte blokkbytte. Å senke bordet uten å flytte drivlinjen kan plassere kuleskruemutteren eller belteforbindelsen over det tiltenkte senteret, og produsere en konstant trekk- eller bøyekraft under kjøring.



Monteringshullene krever også kontroll. En blokk med samme nominelle skinnestørrelse kan bruke et annet boltemønster, skulderposisjon eller vognlengde. Eksisterende hull bør ikke gjenbrukes før EGH-tegningen er sammenlignet med maskinplaten.



SA- og CA-blokker påvirker tilgjengelig plass ved skinneendene. En CA-vogn opptar en lengre del av skinnen og kan komme i kontakt med en stopper, deksel eller smørekobling tidligere enn en SA-versjon.



For en ettermonteringsforespørsel, oppgi gjeldende bordhøyde, monterings-hulloppsett, nødvendig slaglengde og drivsenterlinje sammen med valgt EGH- og EGR-størrelse.



Produktinformasjon

Referanse	Sidedata
Produktserie	EGH
Monteringskarakteristikk	Redusert installasjonshøyde
Matchende skinneserie	EGR
Nominelle størrelser	15, 20, 25 og 30
SA-kode	Standard-vognlengde
CA-kode	Lang vogn
Internt system	Sirkulerende stålkuler
Ettermonteringssjekk	Bordhøyde, hullmønster og drivsenterlinje



FAQ

Hva er den praktiske forskjellen mellom SA og CA?

SA er den kortere vognkroppen. CA opptar mer lengde langs skinnen og krever et annet monteringsfotavtrykk.

Reduserer en lengre vogn tilgjengelig slaglengde?

Det kan når skinnelengden forblir uendret. Vognkropp og endeklaring skal inkluderes ved beregning av brukbar vandring.

Kan en EGH-blokk kjøre på hvilken som helst skinne med samme størrelsesnummer?

Nei. Den må matches til den tilsvarende EGR-skinneserien og kontrolleres mot den fullstendige spesifikasjonen.

Leveres skinnen automatisk med blokken?

nr. Oppgi om bestillingen krever individuelle blokker, individuelle skinner eller komplette føringsveisett.

Kan skinnelengde og vognmengde følge en maskintegning?

Vi bygger etter kundetegninger under OEM/ODM, og tar imot bestillinger så små som ett stykke for standardstørrelser.



Om oss

Lishui Guangyuan Industry & Trade Co Ltd leverer føringsblokker med lav-profil, matchende skinner og sammensatte føringsveisett for kompakt industrielt utstyr. Valget kan være basert på en fullstendig modellkode eller installasjonstegningen.
