Fire serier justerbare stangender

Seriearrangement

SI og SA tilhører en dimensjonal familie. SI mottar en gjenget stang inne i kroppen, mens SA har en ekstern gjenget skaft. PHS og POS utgjør det andre paret: PHS er innvendig gjenget og POS er utvendig gjenget.



Trådskjema er kun det første valgtrinnet. SI og PHS kan begge se ut til å være kvinnelige stangender, men deres husproporsjoner og dimensjonsstandarder er ikke automatisk de samme. Den samme begrensningen gjelder når man sammenligner SA med POS.

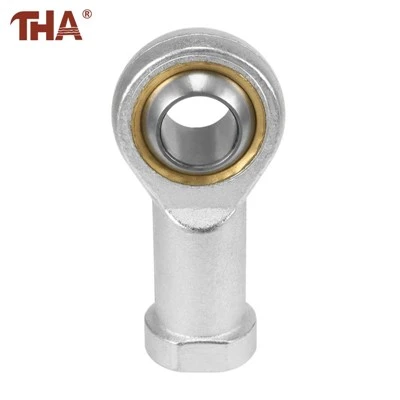

Produktbildene viser den sfæriske indre ringen eksponert inne i det sirkulære hodet. En pinne eller bolt passerer gjennom denne boringen, og den indre ringen kan endre vinkel i forhold til det gjengede huset når de tilkoblede delene beveger seg.



Koblingsjustering

En høyre-stangende og en venstre-stangende kan brukes i motsatte ender av en riktig gjenget senterstang. Rotering av stangen endrer deretter koblingslengden uten å fjerne noen av leddene fra monteringsstiften.



Dette arrangementet fungerer bare når de to trådretningene er sammenkoblet med vilje. Å bytte ut den ene enden med feil retning forhindrer normal justering og kan føre til at gjengene løsner når stangen dreies.



Etter at den nødvendige senterlengden-til-den er satt, bør passende låsemuttere sikre de gjengede koblingene. Nok gjengeinngrep må forbli inne i et hunnhus eller langs et hannskaft; skjøten bør ikke forlenges ved å la bare noen få gjenger være i inngrep.



Produktinformasjon

Serie	Gjenget tilkobling	Serieforhold
SI	Hunn tråd	Dimensjonsfamilie sammenkoblet med SA
SA	Mannlig tråd	Dimensjonsfamilie sammenkoblet med SI
PHS	Hunn tråd	Dimensjonsfamilie sammenkoblet med POS
POS	Mannlig tråd	Dimensjonsfamilie sammenkoblet med PHS

Utvalgselement	Tilgjengelig valg
Bæreform	Sfærisk vanlig stangende
Trådretning	Høyre-hånd eller venstre-hånd i henhold til modell
Materialalternativer	Karbonstål, kromstål eller rustfritt stål som spesifisert
Tiltenkt bevegelse	Tilting, oscillasjon og lav-hastighetsvipping
Nødvendige ordredata	Serie, boring, gjengestørrelse, retning, materiale og smørearrangement



FAQ

Kan SI erstattes direkte med PHS?

Ikke fra trådstørrelsen alene. Sammenlign boring, husbredde, senterhøyde, gjengelengde og komplett måltegning.

Hvilke modeller har innvendige gjenger?

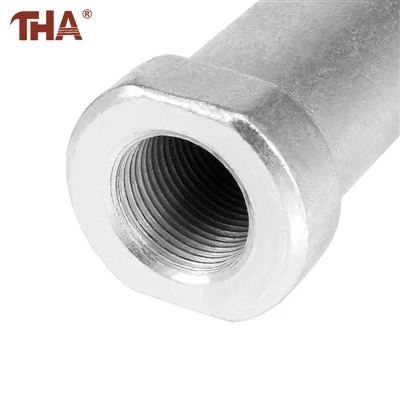

SI og PHS bruker husgjenger med hunngjenger.

Hvilke modeller har utvendige gjengede skafter?

SA og POS er de mannlige-trådede alternativene.

Hvorfor vil en kobling bruke en venstre-tråd?

Når den er paret med en høyre-tråd, lar den midtstangen justere koblingslengden ved å rotere.

Kan det sfæriske øyet fungere som et kontinuerlig roterende lager?

Den er hovedsakelig beregnet på vinkeljustering og oscillerende koblingsbevegelse, ikke kontinuerlig høy-rotasjon.

Kan en stangende produseres fra en leddtegning?

Vi bygger etter kundetegninger under OEM/ODM, og tar imot bestillinger så små som ett stykke for standardstørrelser.



Om oss

Lishui Guangyuan Industry & Trade Co Ltd leverer hann- og hunn-gjengede stangender for mekaniske koblingsenheter. Serie og gjengeretning kan kontrolleres mot kundens koblingstegning før produksjon.
