SK Akselholder med delt boring

Produktdetaljer

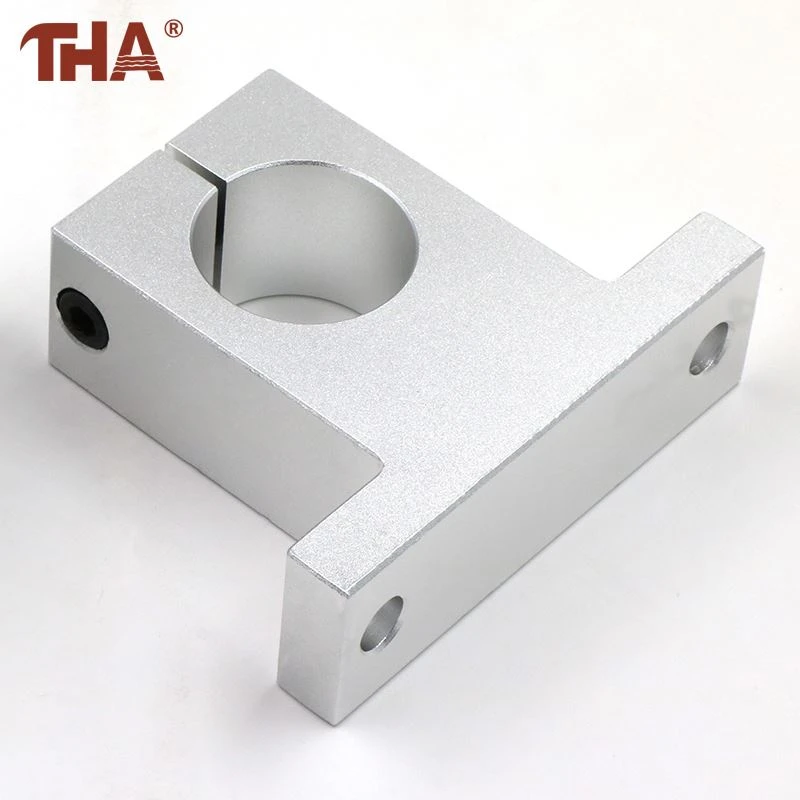

En SK-enhet består av en aluminiumssokkel, en bearbeidet sirkulær åpning og en sidelåseskrue. Åpningen bærer stangen mens undersiden sitter direkte på utstyrsrammen.



Tilgjengelige referanser går fra SK8 til SK60. Tallet etter SK tilsvarer den nominelle borediameteren i millimeter. Den angir ikke sokkelhøyden eller monterings-hullsavstanden.



Denne delen har ingen rullende elementer. Den forblir fast etter installasjon, mens bevegelsen skjer gjennom en separat bøssing, vogn eller lager montert et annet sted på samme stang.



Produktbeskrivelse

Under montering, la sokkelboltene være litt løse og før stangen gjennom boringene. De to enhetene kan deretter sette seg på en felles senterlinje. Fest sokkelbasene først og lukk sideskruene etterpå. Denne ordren forhindrer at stangen trekkes vekk fra den tiltenkte posisjonen.



For erstatningsarbeid er det ikke tilstrekkelig å matche boringen alene. Sammenlign senterhøyde, total bredde og base-hullarrangement med den eksisterende installasjonen. En SK-sokkel skal ikke behandles som dimensjonalt utskiftbar med en SHF-flensholder.



Den slissede åpningen gjør også senere demontering enklere. Frigjøring av sideskruen fjerner gripekraften, slik at stangen kan trekkes tilbake uten å erstatte hele sokkelen.



Produktinformasjon



FAQ

Hva representerer SK-nummeret?
Den angir den nominelle akseldiameteren. For eksempel er SK20 beregnet for en 20 mm aksel.

Glir denne støtten under drift?
Nei. SK-huset fester akselen til maskinbasen. Bevegelse produseres av et separat lineært lager eller vogn.

Når skal klemskruen strammes?
Stram den etter at akselen og begge støttene er justert. Dette bidrar til å forhindre at akselen låses i en vinkel.

Kan en SK-holder direkte erstatte en SHF-holder?
Ikke nødvendigvis. Deres monteringsretning, senterhøyde og boltmønster er forskjellige, så installasjonsdimensjonene må samsvare.

Kan støtten leveres med matchende skaft?
Ja. Vi bygger etter kundetegninger under OEM/ODM, og tar imot bestillinger så små som ett stykke for standardstørrelser.



Om oss

Lishui Guangyuan Industry & Trade Co Ltd leverer runde aksler, akselholdere og lineære-bevegelseskomponenter for maskineri og automasjonsprosjekter. SK-holdere kan bestilles separat eller klargjøres med kompatible aksler og lineære lagre.
