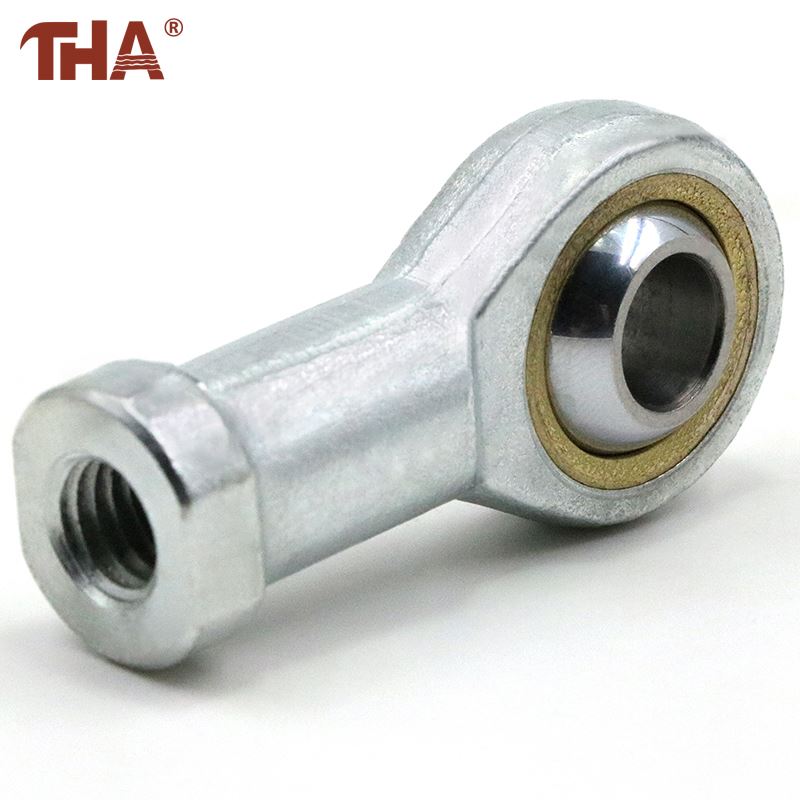

SI16 Høyre Kvinne ledd

Produktdetaljer

Den ene siden av SI16 mottar den tilhørende stangen gjennom en indre høyre- M16-gjenge. Den motsatte enden inneholder et sfærisk lager med 16 mm senterboring for skjøtestiften.



Den indre ringen kan vippes inne i huset, slik at de to sammenkoblede delene kan fungere når senterlinjene deres ikke er perfekt festet i en rett posisjon. Denne bevegelsen er begrenset av lagergeometrien og bør ikke behandles som ubegrenset rotasjon.



SI identifiserer en hunn-trådende. Den er forskjellig fra en hann--SA- eller POS-type, selv når den sfæriske boringen har samme diameter.



Produktbeskrivelse

Den installerte senteravstanden kan justeres ved å endre hvor langt gjengestangen går inn i huset. Nok gjengeinngrep må forbli inne i stangenden etter justering, og en låsemutter skal sikre den endelige posisjonen.



Fordi SI16 bruker en høyre-gjenge, endres koblingslengden ved å dreie stangen i normal strammeretning. En kobling som krever justering ved å rotere en felles stang kan bruke motsatte gjengeretninger ved sine to ender; i så fall må den matchende venstre-komponenten bestilles separat.



Pivotbolten eller tappen skal klemme mot den indre ringen i stedet for å klemme det ytre huset. Sideplater må gi plass til at stangenden kan artikulere uten å komme i kontakt med huset ved kanten av bevegelsen.



Denne skjøten er primært valgt for radiell belastning. Kontinuerlig aksialkraft, støtbelastning og nødvendig driftsvinkel må kontrolleres mot den faktiske versjonen før installasjon.



Produktinformasjon

Punkt	Spesifikasjon
Modell	SI16
Boligforbindelse	Hunn tråd
Tråd	M16 høyre hånd
Sfærisk boring	16 mm
Bæreform	Sfærisk glideskjøt
Hovedlastretning	Radial
Koblingsjustering	Ved gjenget engasjement
Nødvendige matchende deler	Gjengestang, låsemutter og 16 mm stift





FAQ

Har SI16 en hann- eller hunngjenger?

Den har en innvendig innvendig gjenge. Hann-trådender tilhører en annen modellfamilie.

Er M16-gjengen venstrehendt?

Nei. Denne SI16-siden spesifiserer en høyre-M16-tråd. En venstre-komponent må identifiseres og bestilles separat.

Kan stangenden brukes til å endre leddlengden?

Ja. Posisjonen kan justeres langs den sammenfallende gjengen, forutsatt at tilstrekkelig gjenge forblir i inngrep og innstillingen er sikret med en låsemutter.

Fjerner den sfæriske innsatsen all justeringsfeil?

Nei. Den tillater en begrenset artikulasjonsvinkel. Leddverket må fortsatt installeres innenfor leddets tillatte bevegelsesområde.

Kan en stangende produseres for en eksisterende koblingstegning?

Vi bygger etter kundetegninger under OEM/ODM, og tar imot bestillinger så små som ett stykke for standardstørrelser.



Om oss

Lishui Guangyuan Industry & Trade Co Ltd leverer hann- og hunnstangender for kontrollstenger, aktuatorer og leddede maskinkoblinger. Valget kan kontrolleres fra gjengeretning, borestørrelse og installert senteravstand.
